Flange de solda de soquete de aço inoxidável forjado ANSI B16.5

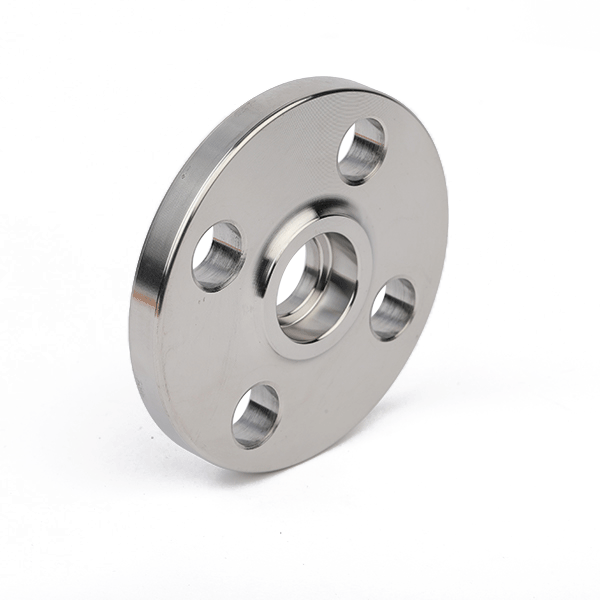

O ANSI B16.5 forjou a imagem em destaque da flange de aço inoxidável da solda do soquete

Pequena descrição:

Tipo: flange de solda de soquete
Tamanho: 1/2"-24"
Rosto:FF.RF.RTJ
Maneira de fabricação: Forjamento
Padrão:ANSI B16.5,EN1092-1, SABA1123, JIS B2220, DIN, GOST,UNI,AS2129, API 6A, etc.
Material: aço carbono, aço inoxidável, aço para tubulação, liga Cr-Mo
Espessura da parede:SCH5S, SCH10S, SCH10, SCH40S,STD, XS, XXS, SCH20,SCH30,SCH40, SCH60

Tratamento da superfície:usinado cnc

Envie um e-mail para nós Baixe como PDF

Detalhes do produto

Mostrar detalhes dos produtos

Marcação e embalagem

Inspeção

Processo de produção

ESPECIFICAÇÃO

Nome do Produto	flange de solda de soquete
Tamanho	1/2"-24"
Pressão	150#-2500#,PN0.6-PN400,5K-40K
Padrão	ANSI B16.5, EN1092-1, JIS B2220 etc.
espessura da parede	SCH5S, SCH10S, SCH10, SCH40S,STD, XS, XXS, SCH20,SCH30,SCH40, SCH60, SCH80, SCH160, XXS e etc.
Material	Aço inoxidável:A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571,1.4541, 2 54Mo e etc.
	Aço carbono:A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 etc.
	Aço inoxidável duplex:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 e etc.
	Aço para tubulação:A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 etc.
	Liga de níquel:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H,C22, C-276, Monel400, Alloy20 etc.
	Liga Cr-Mo:A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo, etc.
Aplicativo	Indústria petroquímica;indústria de aviação e aeroespacial;indústria farmacêutica;exaustão de gases;usina;construção naval;tratamento de água,etc.
Vantagens	estoque pronto, prazo de entrega mais rápido; disponível em todos os tamanhos, personalizado; alta qualidade

PADRÕES DE DIMENSÃO

AMSE B 16.5-CZIT

EN1092--CZIT

JISB 2220 -CZIT

MOSTRA DE DETALHES DOS PRODUTOS

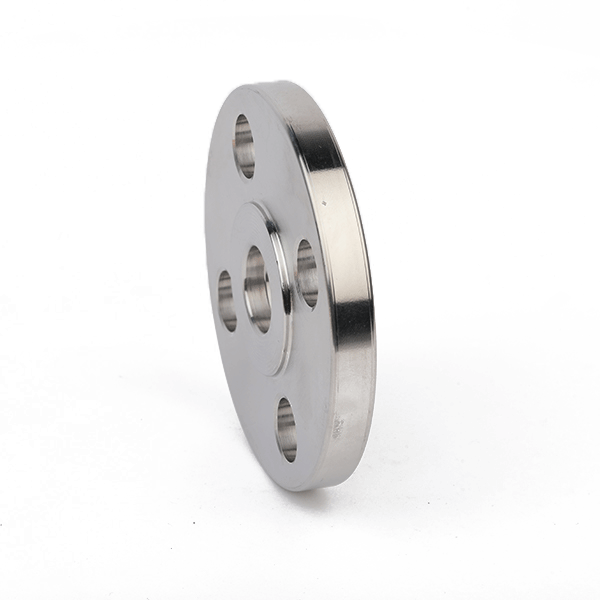

1. Rosto

Pode ser face elevada (RF), face completa (FF), junta de anel (RTJ), ranhura, língua ou personalizada.

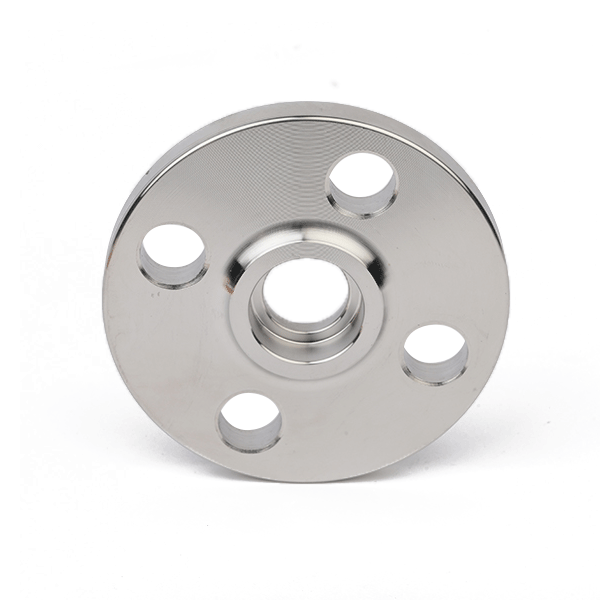

2. Solda de soquete

3.CNC com acabamento fino
Acabamento da face: O acabamento na face do flange é medido como uma Altura Média Aritmética de Rugosidade (AARH).O acabamento é determinado pelo padrão utilizado.Por exemplo, ANSI B16.5 especifica acabamentos de face dentro de uma faixa de 125AARH-500AARH (3,2Ra a 12,5Ra).Outros acabamentos estão disponíveis mediante solicitação, por exemplo 1,6 Ra max, 1,6/3,2 Ra, 3,2/6,3 Ra ou 6,3/12,5 Ra.A faixa 3,2/6,3Ra é a mais comum.

MARCAÇÃO E EMBALAGEM

• Cada camada usa filme plástico para proteger a superfície

• Para todo o aço inoxidável são embalados em caixa de madeira compensada.Para tamanhos maiores, os flanges de carbono são embalados em paletes de madeira compensada.Ou pode ser embalagem personalizada.

• Marca de envio pode ser feita mediante solicitação

• As marcações nos produtos podem ser gravadas ou impressas.OEM é aceito.

INSPEÇÃO

• Teste UT

• Teste PT

• Teste MT

• Teste de dimensão

Antes da entrega, nossa equipe de controle de qualidade organizará testes NDT e inspeção de dimensões. Também aceita TPI (inspeção de terceiros).

PROCESSO DE PRODUÇÃO

1. Escolha matéria-prima genuína	2. Corte a matéria-prima	3. Pré-aquecimento
4. Forjamento	5. Tratamento térmico	6. Usinagem Desbaste
7. Perfuração	8. Usinagem fina	9. Marcação
10. Inspeção	11. Embalagem	12. Entrega

Perguntas frequentes

1. O que é flange de solda de soquete de aço inoxidável forjado ANSI B16.5?
O flange de solda de soquete de aço inoxidável forjado ANSI B16.5 é um flange usado para unir tubos em aplicações de alta pressão.É feito de aço inoxidável forjado com conexões de solda de soquete para fácil instalação.

2. Como os flanges de solda de encaixe de aço inoxidável forjado ANSI B16.5 diferem de outros tipos de flange?
Ao contrário de outros tipos de flange, os flanges de solda de encaixe de aço inoxidável forjado ANSI B16.5 exigem uma conexão de solda de encaixe onde o tubo é inserido no flange e soldado internamente.Isso fornece uma junta forte e à prova de vazamentos.

3. Quais são as vantagens de usar flanges de solda de encaixe de aço inoxidável forjado ANSI B16.5?
Os principais benefícios do uso de flanges de solda de soquete de aço inoxidável forjado ANSI B16.5 incluem alta resistência, confiabilidade e excelente resistência à corrosão.Eles são ideais para aplicações que exigem juntas firmes e seguras.

4. Quais indústrias comumente usam flanges de soldagem de soquete de aço inoxidável forjado ANSI B16.5?
Os flanges de solda de soquete de aço inoxidável forjado ANSI B16.5 são comumente usados nas indústrias de petróleo e gás, petroquímica, química, geração de energia e tratamento de água.Eles são adequados para aplicações de alta pressão e alta temperatura.

5. Os flanges de solda de soquete de aço inoxidável forjado ANSI B16.5 podem ser usados em aplicações de gás e líquidos?
Sim, flanges de solda de soquete de aço inoxidável forjado ANSI B16.5 estão disponíveis para aplicações de gás e líquidos.Eles são projetados para fornecer uma conexão segura e podem suportar os requisitos de pressão e temperatura de uma ampla variedade de fluidos.

6. Quais padrões são seguidos para a fabricação de flanges de solda de encaixe em aço inoxidável forjado ANSI B16.5?
Os flanges de solda de soquete de aço inoxidável forjado ANSI B16.5 são fabricados de acordo com os padrões estabelecidos pelo American National Standards Institute (ANSI).Esses padrões garantem que os flanges atendam aos requisitos de qualidade e desempenho necessários.

7. Os flanges de solda de soquete de aço inoxidável forjado ANSI B16.5 estão disponíveis em diferentes tamanhos e classificações de pressão?
Sim, os flanges de solda de soquete de aço inoxidável forjado ANSI B16.5 estão disponíveis em uma variedade de tamanhos e classificações de pressão.Isto permite flexibilidade e compatibilidade com diferentes sistemas e requisitos de tubulação.

8. Os flanges de solda de soquete de aço inoxidável forjado ANSI B16.5 podem ser usados para conexões de superfície elevada e plana?
Sim, os flanges de solda de soquete de aço inoxidável forjado ANSI B16.5 estão disponíveis para conexões de face elevada e de face plana.As faces do flange podem ser personalizadas para atender às necessidades específicas da aplicação.

9. Os flanges de solda de soquete de aço inoxidável forjado ANSI B16.5 são adequados para aplicações de alta temperatura?
Sim, os flanges de solda de soquete de aço inoxidável forjado ANSI B16.5 são adequados para aplicações de alta temperatura.Eles são projetados para suportar altas temperaturas sem afetar sua integridade estrutural.

10. Como devem ser instalados os flanges de solda de encaixe de aço inoxidável forjado ANSI B16.5?
ANSI B16.5 Os flanges de solda de encaixe de aço inoxidável forjado devem ser instalados de tal maneira que o tubo seja inserido no encaixe de solda e soldado internamente.É importante garantir que a soldagem adequada seja alcançada para manter a resistência e a integridade da conexão.

Anterior: ANSI DIN Forjado Classe 150 Deslizamento em Aço Inoxidável no Flange

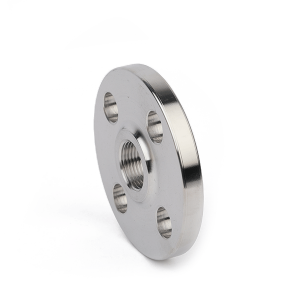

Próximo: O aço inoxidável 304 304L 316 316L ASTM forjou a flange rosqueada dos encaixes de tubulação
